我院组织参加第七届全国建筑结构技术交流会

发布时间:2019-04-30来源:建筑设计院作者:杨剑维

第七届全国建筑结构技术交流会于2019年4月23-26日在南京举办,本次会议邀请一位中国工程院院士、六位全国工程勘察设计大师、各大院总工及高校教授等嘉宾做主题演讲,共有1000余名代表参加。
我院组织参加第七届全国建筑结构技术交流会

        第七届全国建筑结构技术交流会于2019年4月23-26日在南京举办,本次会议邀请一位中国工程院院士、六位全国工程勘察设计大师、各大院总工及高校教授等嘉宾做主题演讲,共有1000余名代表参加。为掌握行业发展动向,增进同行交流,开阔技术人员视野,我院由建筑设计院杨剑维副院长带队,组织多名专业技术人员参加本次会议。
        本次会议内容丰富,涵盖结构文化、岩土工程、超高层建筑、大跨度建筑、隔震减震、工程实验、结构新产品等议题,围绕着“传承,创新,实践”的思想,百花齐放,百家争鸣。

        每两年一届的“全国建筑结构技术交流会”,至今已经连续举办了七届。首届会议于2006年6月在北京举办,以北京奥运会重点工程为主题,有450名代表参加;第二届会议于2009年4月在上海召开,以上海世博会为主题,有650名代表参加;第三届会议于2011年4月在深圳召开,以深圳大运会场馆及重点工程为主题,近700名代表参加;第四届会议于2013年5月在苏州召开,近800名代表参会;第五届会议于2015年4月在杭州召开,1000余名代表参会;第六届会议于2017年6月在昆明举办,800余名代表参会,经过多年发展,“全国建筑结构技术交流会”已成为有一定影响力和品牌效应的行业盛会。





        附-参会人员培训心得:

        一.传承“结构文化”


        1.传帮带+平台

        前辈大师通过优雅的作品,创新的措施,优秀的弟子,在不同的平台上,实现着结构设计的文化传承。所有的因素都不可缺少,说“大院”有“传统”,就是这个意思了。传承什么呢?端正的职业态度,不懈的科学探索,创新的解决方案,恰当的技术措施等等。


        2.建筑和结构一体化设计
        在建筑项目设计过程中,从建筑方案创意阶段开始,建筑专业始终与结构专业密切配合,共同思维,向合理性,创新性的方向发展。

        在设计过程中,结构专业应深入领会和理解建筑形式上的创意和工艺上的要求,用全面的结构知识探讨结构实现的可能性并提出必要的改进建议。

        设计过程应该是建筑与结构互为支撑、愉悦享受的过程,而不是相互指责,痛苦忍让的过程。


        3.结构设计学科的价值
        凡是被大众认可的优秀建筑,一定是建筑形式,使用功能及结构设计实现恰当融合的产物。
        结构设计的成就感不仅仅在于最终成就的建筑,也在于从结构构思逐渐变化到结构实现的过程中。
        建筑的千变万化、千姿百态开拓了结构人的思维,促进了结构的进步,而结构人的目标恰恰是成就建筑之美。

        二.创新思维


        1.结构新产品

        结构产品,与建筑产品,设备产品相比较,品种门类没有这么多,多集中在一些局部的构件上,如钢筋套筒,钢结构防火涂料;或者是计算软件。这次展会上来了不少隔震,减震的厂商,说明这类结构核心技术发展很快,“柔性”设计理念正获得大家的认知,产品的价位慢慢让业界接受。


        2.新项目+新思路:介绍几个嘉宾演讲的项目

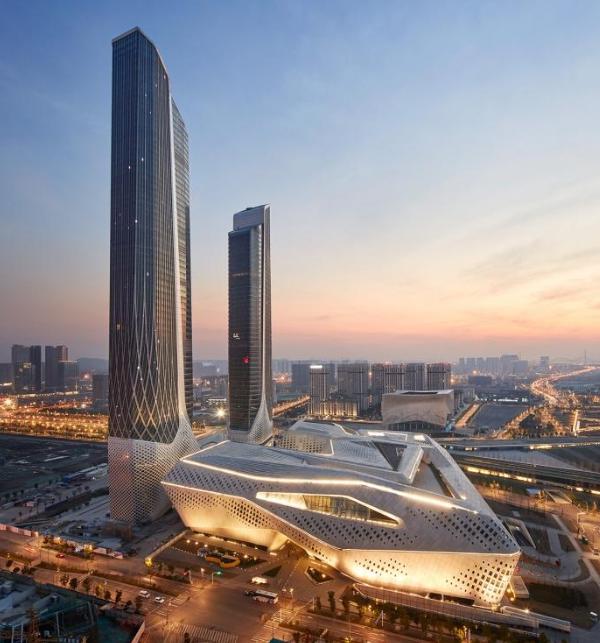

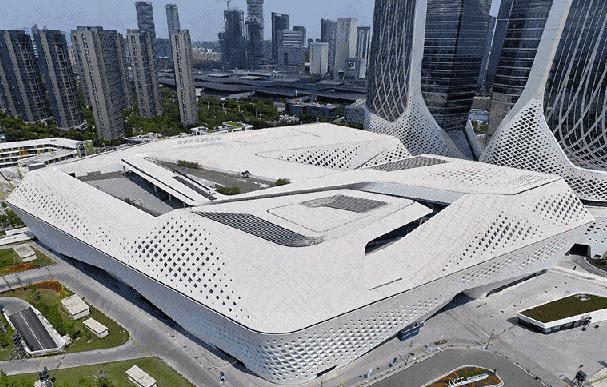

        A.南京国际青年文化中心会议中心:复杂钢结构体系




        裙楼部分的会议中心为本次会议举办场地。本建筑为著名建筑设计师,扎哈哈迪德的作品,其设计富于动感和现代气息,“以打破传统建筑”为目的。
        结构设计由华森完成。地上六层,建筑面积约11万平方米,主要功能有:会议中心、展览中心、商业中心、音乐厅,复杂的幕墙体系由GRC构件组成。

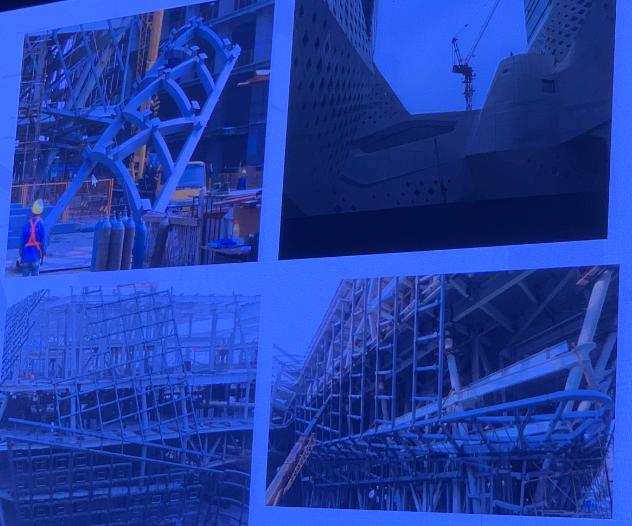

        结构体系采用钢框架-钢结构中心支撑束筒。15米以下由四个独立的单体组成,每个单体由若干钢结构中心支撑束筒作为主要竖向受力构件,和周边钢柱共同抵抗水平和竖向荷载。15米以上结构连为整体,不分缝,形成约160x190的整体建筑物,在局部较大空间区域,利用大空间的顶部设置矢高为4.5-6.0米的整体交叉桁架,将底部四个单元连成整体。27米以上以27米空间桁架转化层为支承,转换为框架结构体系实现建筑功能及平面布置。
        此结构体系优点:实现外立面效果,四个单体间复杂空间容易实现;单体通过上部三层结构层相互连接,增加整体抗侧刚度;结构整体性好,较容易实现建筑大空间的建筑分隔和功能。

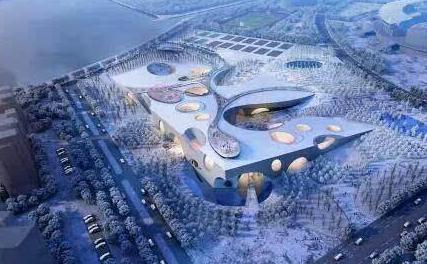

        B.山东荣成少年宫:清水混凝土壳体系




        本少年宫建筑设计为崔恺院士,项目位于山东省荣成市,地上3层,地下1层,建筑面积4.84万平方米。有科技中心,图书中心,游泳馆和健身中心,剧场,文化活动中心。

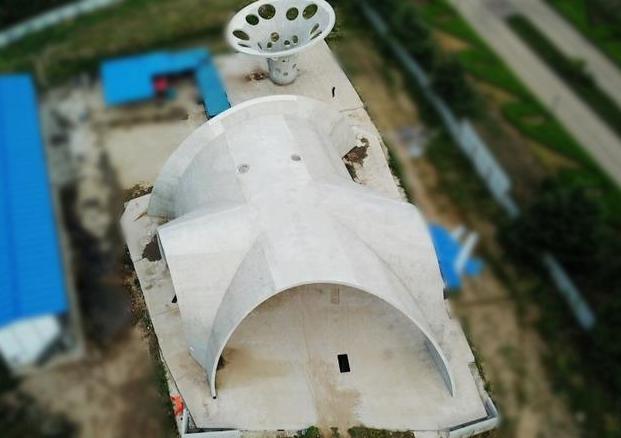

        结构设计由中建设计院任庆英工作室完成。结构体系采用清水混凝土壳结构体系。采用清水混凝土结构优势:混凝土材料耐久性好,特别对于海边的区域;合理的混凝土曲面形状使得混凝土大部分处于受压状态;混凝土结构即建筑外表面,显示结构之美。
        本项目解决的结构难点有:1.空间异形壳体结构计算模型的实现。利用犀牛(RHINO)+Grasshopper模型导出结构壳模型;关键部位包络设计:整体模型+单体模型;异形壳体部位:单纯壳单元模型(计算壳分布钢筋);弱化壳单元+边缘梁单元模型。2.特殊造型部位结构体系梳理:大入口双向悬挑;游泳馆开花柱及屋面框架体系;科技馆带壁柱球体体系;拱券柱区域框架受力分析。

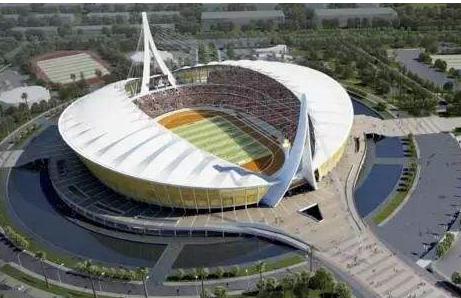

        C.柬埔寨国家体育场:桥梁设计理念借鉴应用




        柬埔寨国家体育场项目位于金边市,地面积约14.2公顷,规模为60000座国家级体育场,建筑面积约8万平方米。
        设计由中国中元完成,整体造型像一艘帆船,连接着中柬友谊,同时把“合十礼”、古代建筑屋脊等传统元素融合其中,创作出一个内涵丰富形式却简洁有力的现代体育场形象。
        体育场的罩棚与看台采用分离的方式,与整体方案相比:整体方案结构整体刚度大,冗余度高,但传力复杂,柱网协调难,如增加连系梁影响建筑效果。分离方案优势在于看台和罩棚传力简洁,充分利用斜柱环梁自重及环梁轴向刚度,建筑内部视觉效果通透。

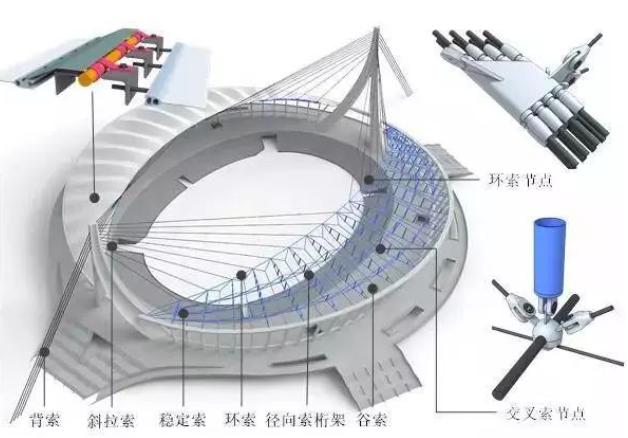

        罩棚体系采用新型斜拉-索桁张力结构体系,组成结构有:索塔(99米高),斜拉索,背索,索桁架,环梁,斜柱。罩棚最大跨度65米,内侧由斜拉索吊起,外侧由环梁斜柱结构支承。

        三.结语


        以几位大师的话勉励自己,作为本次学习的注脚。
        北京院陈彬磊:匠人不仁,以建造为刍狗;心若守中,方工物为灵异。
        奥韦·阿鲁普:结构设计是一门艺术,没有唯一解。只有不断去探索去寻求相对的最佳,而无绝对的最优
